リッジ演算子

リッジフィルタは、ニューライト[1]、チューブ[2]、血管[3]、しわ[4]、または川などの、尾根状の構造を検出するために使用できます。

コントラストやノイズレベルなどに応じて、異なるリッジフィルタが異なる構造の検出に適している場合があります。

このリッジフィルタのクラスは、画像強度におけるヘッセ行列の固有値に基づいて、構造に沿ってではなく、構造に垂直な方向に強度が変化する尾根状の構造を検出します。

参考文献

[1]

Meijering, E., Jacob, M., Sarria, J. C., Steiner, P., Hirling, H., Unser, M. (2004). Design and validation of a tool for neurite tracing and analysis in fluorescence microscopy images. Cytometry Part A, 58(2), 167-176. DOI:10.1002/cyto.a.20022

[2]

Sato, Y., Nakajima, S., Shiraga, N., Atsumi, H., Yoshida, S., Koller, T., …, Kikinis, R. (1998). Three-dimensional multi-scale line filter for segmentation and visualization of curvilinear structures in medical images. Medical image analysis, 2(2), 143-168. DOI:10.1016/S1361-8415(98)80009-1

[3]

Frangi, A. F., Niessen, W. J., Vincken, K. L., & Viergever, M. A. (1998, October). Multiscale vessel enhancement filtering. In International Conference on Medical Image Computing and Computer-Assisted Intervention (pp. 130-137). Springer Berlin Heidelberg. DOI:10.1007/BFb0056195

[4]

Ng, C. C., Yap, M. H., Costen, N., & Li, B. (2014, November). Automatic wrinkle detection using hybrid Hessian filter. In Asian Conference on Computer Vision (pp. 609-622). Springer International Publishing. DOI:10.1007/978-3-319-16811-1_40

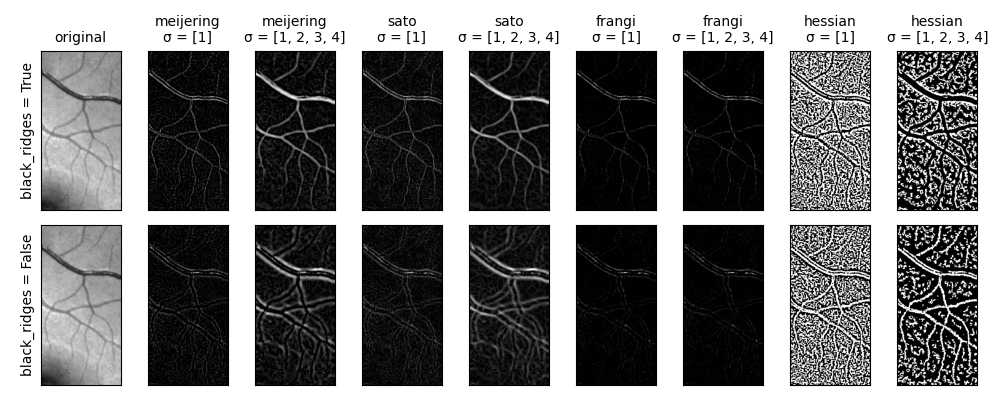

from skimage import data
from skimage import color
from skimage.filters import meijering, sato, frangi, hessian
import matplotlib.pyplot as plt


def original(image, **kwargs):
    """Return the original image, ignoring any kwargs."""
    return image


image = color.rgb2gray(data.retina())[300:700, 700:900]
cmap = plt.cm.gray

plt.rcParams["axes.titlesize"] = "medium"
axes = plt.figure(figsize=(10, 4)).subplots(2, 9)
for i, black_ridges in enumerate([True, False]):
    for j, (func, sigmas) in enumerate(
        [
            (original, None),
            (meijering, [1]),
            (meijering, range(1, 5)),
            (sato, [1]),
            (sato, range(1, 5)),
            (frangi, [1]),
            (frangi, range(1, 5)),
            (hessian, [1]),
            (hessian, range(1, 5)),
        ]
    ):
        result = func(image, black_ridges=black_ridges, sigmas=sigmas)
        axes[i, j].imshow(result, cmap=cmap)
        if i == 0:
            title = func.__name__
            if sigmas:
                title += f"\n\N{GREEK SMALL LETTER SIGMA} = {list(sigmas)}"
            axes[i, j].set_title(title)
        if j == 0:
            axes[i, j].set_ylabel(f'{black_ridges = }')
        axes[i, j].set_xticks([])
        axes[i, j].set_yticks([])

plt.tight_layout()
plt.show()
